風量測試臺 風機動力性能測試臺中壓力測量
文章來源：本站 發布時間：2024-08-21 閱讀次數：次
1、壓力計
在穩定壓力條件下，并加上校準修正值(包括與校準溫度的溫差和g值的校準修正)，壓差測量的壓力計的不確定度不得超過有效壓力的1%或1.5Pa,取較大值。
應采用有效壓力為通風機額定工況時的滯止壓力或在測定容積流量時相應的壓力計的差壓。在正常情況下，額定工況點接近于通風機特性曲線上的最佳效率點。
壓力計通常為垂直或傾斜的液柱型，但也可以采用帶有指示或記錄儀表的壓力傳感器，只要其具有相同的精度、滿足相同的校準要求即可。
校準應在一組連續、穩定的壓力下進行，使壓力順序升高和降低，以檢查其差異。
基準儀表應為精密壓力計或微壓計，其讀數精度應達到±0.25%或0.5Pa,取較大者。
2、壓力計的阻尼
壓力計讀數的快速波動應通過阻尼予以限制，以使得平均讀數的估值的偏差在±1%有效壓力之內。阻尼可以是連接壓力計的空氣接頭或儀表內的液體回路，該阻尼須為線性，且其型式應確保在任意一個方向的移動阻力相同;阻尼不應過大以致妨礙了緩慢變動的正確示值，若發生上述現象，則應獲取足夠數量的讀數以使得其平均值的偏差在±1%的有效壓力之內。
3、壓力計的位置
壓力計的零位高度或壓力傳感器的高度，應為壓力測量截面的平均高度。
風道內平均壓力的測定
1、測量方法
應使用符合上述規定的壓力計，其一端連接壁測孔或壓力測量平面內畢托靜壓管組的壓力接頭。
為測定此平面的平均靜壓，壓力計的另一端應敞開與實驗室內的大氣壓力相通。
為了測定通風機兩側壓力測量平面之間的壓差，壓力計的一端或兩端可接在具有4個測孔接頭的管組之間。
2、壁測孔的使用

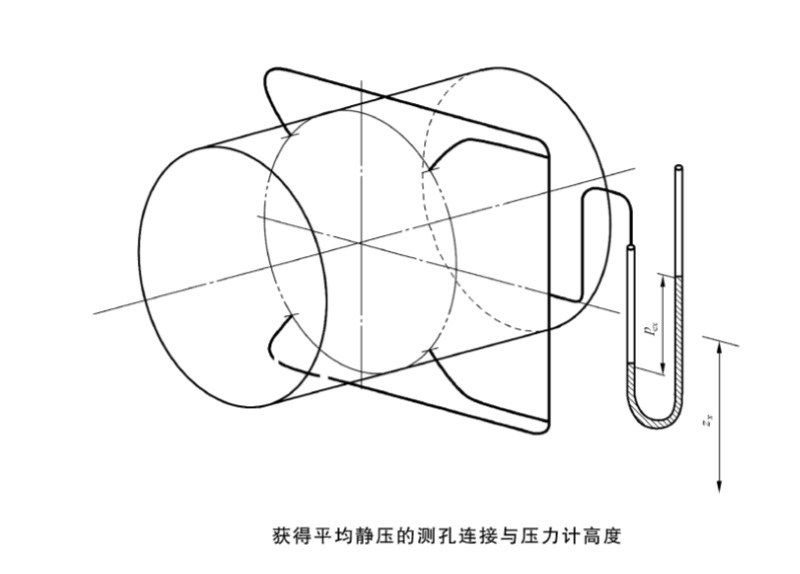

在標準化風道內，進行壓力測量的每一截面上，平均靜壓取四個壁測孔的靜壓的平均值。
3、測孔的結構

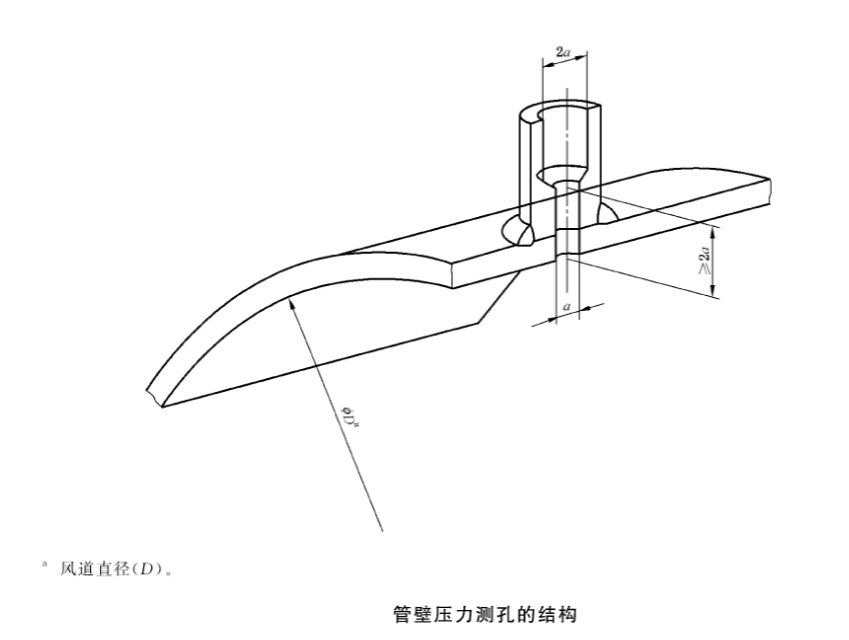

每一個測孔的孔形均為通過風道壁的孔，它符合圖中所示的尺寸范圍。應仔細鉆孔，使孔與風道內表面垂直、平齊，并去除內部所有突出物，孔的邊緣應倒圓，最大允許值為0.1α。
孔徑α應不小于1.5mm,不大于5mm,及不大于0.1D。
當風道流速與通風機進口和出口速度相當時，須特別注意，在這種情況下，測孔位置應遠離接頭或不規則部分，距離為上游1D及下游D/2長度，D為風道直徑;對于大型風道，滿足該要求不太可行，此時，可采用畢托靜壓管法。
4、位置和連接
當采用圓柱形風道時，四個測孔應在圓周上均布;當采用矩形風道時，測孔應位于四條邊的中點。四個相似的測孔可連接至單個的壓力計上。
5、畢托靜壓管的使用
在圓形風道適當?shù)膲毫y量平面內，應至少選擇4個測點，這4個測點應軸對稱均勻布置、距離風道壁面約為1/8風道直徑，或當采用矩形風道時，距離每一壁面中心為1/8的管道寬度。在穩定流動條件下，應在每一點獲取靜壓讀數并進行平均計算。
另外，如果需要，可將4個單獨的畢托靜壓管的靜壓接頭連接在一起，以得到單一的平均讀數。
